氣柱袋生產設備

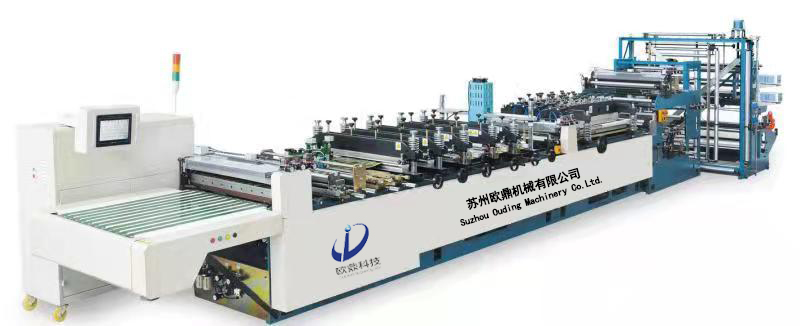

  • 產品名稱:OD—500U型多功能復合薄膜 (高 速 中 封)
  • 所屬分類:連卷充氣制袋機
  • 在線預訂
  • 詳細介紹

一、技術參數

機 器  功 能    高速中封 ,



主要電氣配置    主要電氣配置牽引二伺服電機、配松下PLC,主驅動為交流電機配安川變頻器,溫控12路,放卷恒張力

合  基 材   BOPP.COPP.PET.PVC.尼農等塑料復合薄膜多層共擠薄膜、鍍鋁復合薄膜、紙塑復合薄膜、純鋁箔復合薄膜

制袋最高節拍    200/

最高放料線速度  ≤35/分(視材料袋型而定)

袋  尺 寸    長度:400毫米,超過此長度采用倍送實現(最大6倍送)

                最大寬度:480毫米

料卷最大尺寸    ∮700×1050毫米(直徑×幅寬)

位  精 度     ≤±0.5毫米

封 刀 數 量   縱封采用4組上下加溫、上下冷卻

                 橫封采用3組上下加溫、1組上下冷卻

溫度電熱塊數量   14

溫度設定范圍     0~300

機  功 率     26Kw(實際使用剛通電開機時功率一般在20Kw 左右,保溫時一般功率在15 Kw左右)

行  尺 寸     11000×1500×1670毫米(長×寬×高)

機  凈 重     約4000公斤

       色     白色罩殼、蕙蘭機身

控制系統型號     工控計算機復合薄膜高速制袋機控制系統

二、設備配置及相關參數

1、放料裝置

a、 結構形式:  臥式水平工位(由磁粉制動器、氣缸、擺輥、變頻器、電機、牽引輥傳感器及控制系統組成)

b、 放料軸、氣漲軸加氣動鎖緊裝置

2、放料張力

a、 控制機理:  由電腦控制、磁粉制動器、變頻器與交流電機、傳感器與旋轉編碼器、氣缸對擺輥組成的復合型恒速張力系統

b、 調節驅動:PID調節PWM驅動

c、 檢測方式:傳感器與旋轉編碼器綜合檢測

3、糾偏裝置

驅    動: 固態繼電器驅動低速同步電機

   動: 聯軸器聯接

控制形式: 雙光電傳感器電腦集中控制

檢測方式: 反射式光電傳感器檢測

跟蹤精度:0.5mm

調 整  范 圍:150 mm

光電搜索范圍:±5-50mm可調,限位開關的區間..光電超范圍

機器自動停車,并電腦提示糾偏異常

4、對邊

結構:可調膠輥中心雙向旋轉式調整結構

形式:手動調節(調節手輪)

5、上下對花

結構:?jiǎn)沃л佂采稀⑾抡{(diào)整

形式:手動調節(調節手柄)

6、縱封裝置

結構:組合式橋梁結構

驅動:主電機驅動動力桿

傳動:偏心機聯桿垂直運動

數量:3

長度:燙刀800mm, 冷刀400mm

7、橫封裝置

結構;大梁墊塊式燙壓合結構

驅動:主電機驅動動力桿

傳動:偏心機構聯桿垂直運動

數量:燙刀3,長度540mm. 冷刀1,長度540mm

8、薄膜牽引

   結     構:氣動式膠輥壓合摩擦式

   驅     動:中慣量數字式交流伺服系統

   動:M型同步帶輪傳動,速比12.4

控制形式:電腦集中控制

檢測方式:光電傳感器結合接近開關綜合控制

第三牽引:交流電機功率:0.55KW. 驅動源松下0.75KW變頻

9、中間張力

結    構:氣壓式浮動張力輥結構

控制形式:電腦集中控制.動態運動補償

檢測方式:無觸點接近開關

浮輥張力調整范圍:0~0.6Mpa氣壓,中間牽引電機補償范圍1~10mm(電腦設定,自動插補)

 10、主傳動裝置

結    構:曲柄搖桿推拉式四連桿結構

驅    動:3.7Kw變頻器驅動3.7Kw三相異步電機

   動:主傳動電機帶117減速機

控制形式:電腦集中控制

運動方式:主電機運動帶動框架上下垂直運動

11、自動定位裝置

   式:(1)、電腦自動定長控制方式      精度:≤0.5mm

          (2)、反射式光電傳感器跟蹤檢測  精度:≤0.5mm

光電搜索范圍:0~10 mm(范圍大小電腦可設定自動搜索)

修正補償范圍:±1~±5 mm

定位修正方式:伺服電機受控于電腦反饋信號

12、溫度控制裝置

測  方 式:熱電偶檢測K

制  方 式:電腦集中控制,固態繼電器驅動PID調節

溫度設定范圍:0~300

測   溫   點:電加熱塊中段

13、切刀

結構:上切刀+調整裝置+固定下切刀

形式:氣動頂隔彈簧剪切式

傳動:借用偏心軸動力

調整:水平移動,拉動手柄可調切線角度

14、收邊料機

結    構:臥式往復絲桿收料結構

驅    動:交流電機驅動

   制:傳感器

15、沖孔裝置

結    構:弓型座氣動式?jīng)_模

控制形式:電腦集中控制

驅    動:電子開關驅動電磁閥(DC24V

孔 座:導軌式支撐弓型座手動水平微調結構

調 整 量:±12mm

   缸:氣動控制

   具:凌孔,圓孔各2

數    量:1

16、倍送裝置

結    構:氣動墊塊異步隔熱式

控制形式:電腦集中控制

驅    動:電子開關驅動電磁閥(DC24V直流)

動作方式:3組橫封異步動作

倍送次數:從2~6倍送(電腦內可以設置)

17、自動輸送裝置

結    構:L型水平工位

驅    動:固態繼電器驅動,齒輪減速單相電機

   動:斜齒輪傳動

輸送距離及輸送數量:電腦內自由設定

控制形式:電腦集中控制

三、配套設施(用戶自行解決)

   源:三相380V±1050Hz    空氣開關150A

帶零線,地線(R.S.T.E

   量:≥42Kw

   源:35/分(0.6Mpa

卻 水:15/







四、主要關鍵件清單:

所屬部件名稱

零件名稱

型號

數量

供應商

牽引部

牽引電機

伺服1.5-1.0KW

2

松下

主要?dú)鈩?dòng)元件


寧波

主傳動部分

減速器

117

1臺

臺灣

變頻器

3.7KW

1臺

臺達

放料部分

變頻器

0.75KW

1臺

臺達





控制部分

PLC


1臺

松下

液晶顯示屏

10英寸

1臺


固態繼電器


24

無錫

磁粉制動器

2.5KG

1臺

海安

糾偏裝置

雙光電

2臺

無錫

跟蹤光電

意大利

1

意大利







隨機附件

號

名稱

規格

數

備注

1

測電筆


1


2

一字形螺絲刀

6

1


3

十字形螺絲刀

6

1


4

呆扳手

8×10、12×1417×19、22×24

1


5

梅花扳手




6

內六角扳手


1


7

活動扳手

10

1


8

機油壺


1


9

燙刀

,;1015、2030

2


10

切刀

平刀、

1
