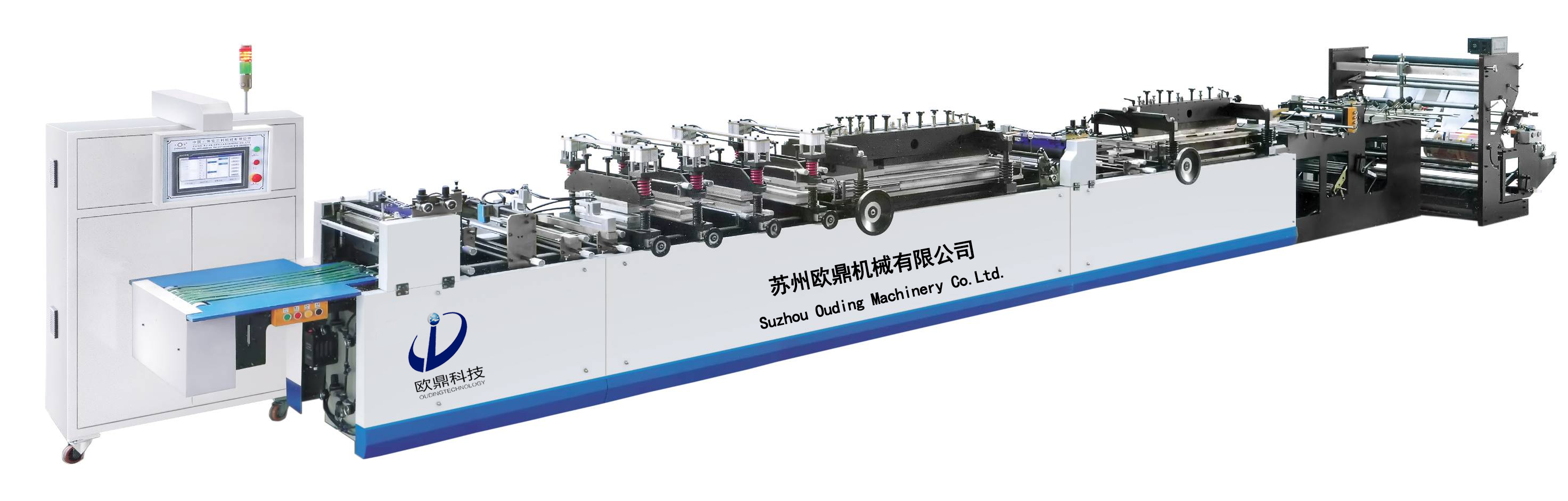

一、技術參數

機 器  功 能    三邊封

主要電氣配置    主要電氣配置牽引二伺服電機、配日本松下PLC，主驅動為交流電機配松下變頻器，溫控14路，放卷恒張力

適 合  基 材   BOPP.COPP.PET.PVC.尼龍等塑料復合薄膜多層共擠薄膜、鍍鋁復合薄膜、紙塑復合薄膜、純鋁箔復合薄膜

最高機械節拍    200次/分

最高放料線速度  ≤35米/分（視材料袋型而定）

制 袋  尺 寸    長度：400毫米，超過此長度采用倍送實現（最大6倍送）

                最大寬度：500毫米

料卷最大尺寸    ∮800×1050毫米（直徑×幅寬）

定 位  精 度     ≤±0.5毫米

熱 封 刀 數 量

                 橫封采用3組上下加溫、2組上下冷卻

溫度電熱塊數量 2塊

溫度設定范圍     0~300℃

整 機  功 率    35Kw（實際使用剛通電開機時功率一般在20Kw 左右，保溫時一般功率在18 Kw左右）

外 行  尺 寸    9500×1800×1830毫米（長×寬×高）

整 機  凈 重     約4000公斤

控制系統型號     PLC集中控制復合薄膜高速制袋機控制系統

二、設備配置及相關參數

1、放料裝置

a、 結構形式：  臥式水平工位（由磁粉制動器、氣缸、擺輥、變頻器、電機、牽引輥傳感器及控制系統組成）

b、 放料軸、氣漲軸加氣動鎖緊裝置

2、放料張力

a、 控制機理：  由電腦控制、磁粉制動器、變頻器與交流電機、傳感器與旋轉編碼器、氣缸對擺輥組成的復合型恒速?gòu)埩ο到y(tǒng)

b、 調節驅動：PID調節PWM驅動

c、 檢測方式：傳感器與旋轉編碼器綜合檢測

3、糾偏裝置

結    構： 絲桿調節水平糾偏

驅    動： 固態繼電器驅動低速同步電機

傳    動： 聯軸器聯接

控制形式： 雙光電傳感器電腦集中控制

檢測方式： 反射式光電傳感器檢測

跟蹤精度： ≤0.5mm

調 整  范 圍：150 mm

光電搜索范圍：±5-50mm可調，限位開關的區間..光電超范圍

機器自動停車,并電腦提示）

4、橫封裝置

結構；大梁墊塊式燙壓合結構

驅動：主電機驅動動力桿

傳動：偏心機構聯桿垂直運動

數量：燙刀3組,長度:540mm. 冷刀2組,長度540mm

5、薄膜牽引

   結     構：氣動式膠輥壓合摩擦式

   驅     動：中慣量數字式交流伺服系統

             （日本 2Kw,2000r/m，松下伺服電機）

傳    動：M型同步帶輪傳動，速比1：2.4

控制形式：電腦集中控制

檢測方式：光電傳感器結合接近開關綜合控制

6、中間張力

結    構：氣壓式浮動張力輥結構

控制形式：電腦集中控制.動態運動補償

檢測方式：無觸點接近開關

浮輥張力調整范圍：0~0.6Mpa氣壓，中間牽引電機補償范圍1~10m（電腦設定，自動插補）

 7、主傳動裝置

結    構：曲柄搖桿推拉式四連桿結構

驅    動：3.7Kw變頻器驅動3.7Kw三相異步電機

傳    動：主傳動電機帶1：17減速機

控制形式：電腦集中控制

運動方式：主電機運動帶動框架上下垂直運動

8、自動定位裝置

方    式：（1）、電腦自動定長控制方式      精度：≤0.5mm

          (2)、反射式光電傳感器跟蹤檢測  精度：≤0.5mm

光電搜索范圍：0~10 mm（范圍大小電腦可設定自動搜索）

修正補償范圍：±1~±5 mm

定位修正方式：伺服電機受控于電腦反饋信號

9、溫度控制裝置

檢 測  方 式：熱電偶檢測K型

控 制  方 式：電腦集中控制，固態繼電器驅動PID調節

溫度設定范圍：0~300度

測   溫   點：電加熱塊中段

10、切刀

結構：上切刀+調整裝置+固定下切刀

形式：氣動頂隔彈簧剪切式

傳動：借用偏心軸動力

調整：水平移動，拉動手柄可調切線角度

11、縱封裝置

整燙燙刀：組合式橋梁結構,4組上下加熱,熱刀長度800mm. 冷卻長度400mm

傳    動：借用主機偏心聯桿結構垂直運動

12、收邊料機

結    構：臥式往復絲桿收料結構

驅    動：交流電機驅動

控    制：傳感器

13、沖孔裝置

結    構：弓型座氣動式?jīng)_模

控制形式：電腦集中控制

驅    動：電子開關驅動電磁閥（DC24V）

沖 孔 座：導軌式支撐弓型座手動水平微調結構

調 整 量：±12mm

氣    缸：氣動控制

模    具：凌孔，圓孔各一組

數    量：2組

14、倍送裝置

結    構：氣動墊塊異步隔熱式

控制形式：電腦集中控制

驅    動：電子開關驅動電磁閥（DC24V直流）

動作方式：3組橫封異步動作

倍送次數：從2~6倍送（電腦內可以設置）

15、自動輸送裝置

結    構：L型水平工位

驅    動：固態繼電器驅動，齒輪減速單相電機

傳    動：齒輪傳動

輸送距離及輸送數量：電腦內自由設定

控制形式：電腦集中控制

三、配套設施（用戶自行解決）

電    源：三相380V±10﹪50Hz    空氣開關150A

帶零線，地線（R.S.T.E）

容    量：≥30Kw

氣    源：35升/分（0.6Mpa）

冷 卻 水：15升/分·

四、主要關鍵件清單：

隨機附件
